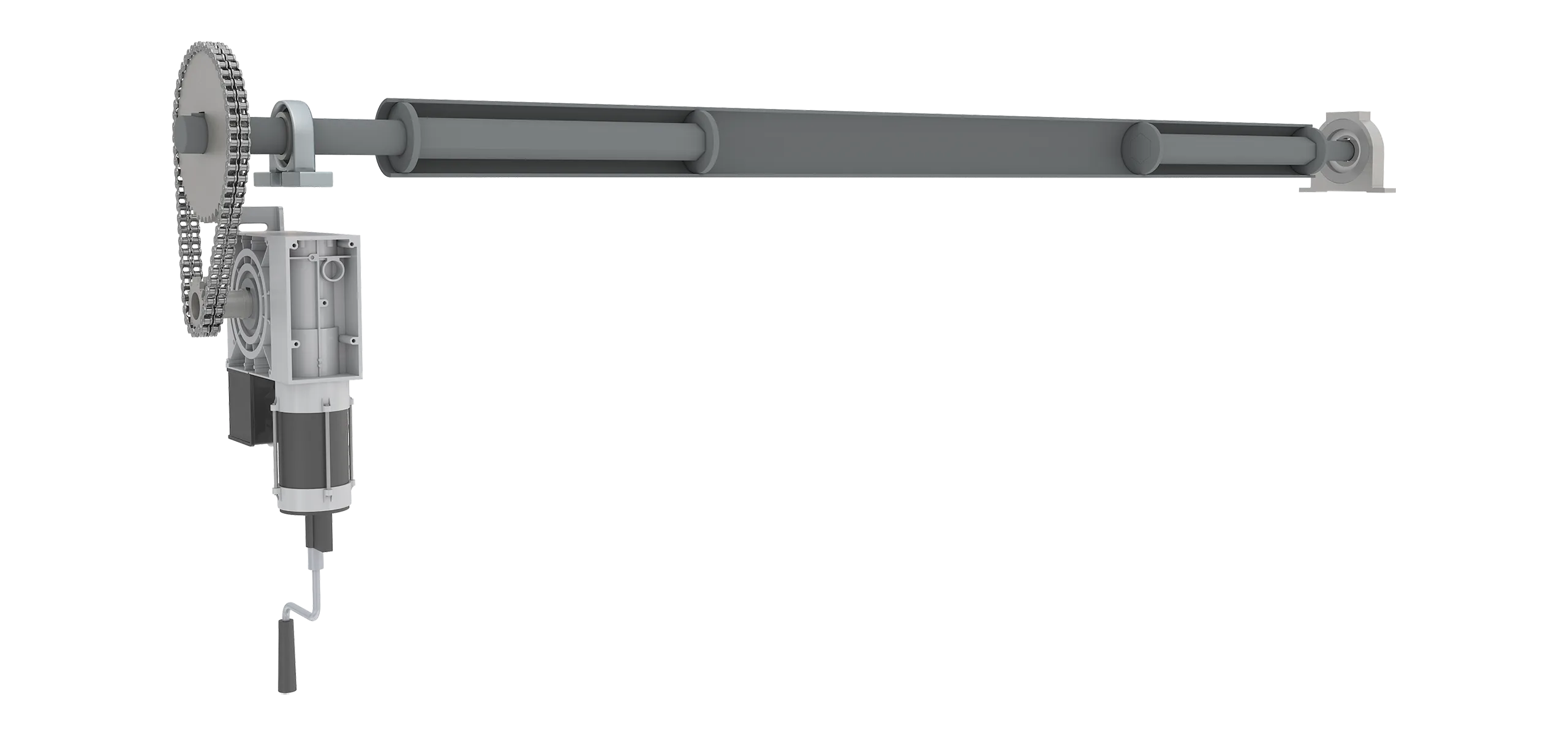

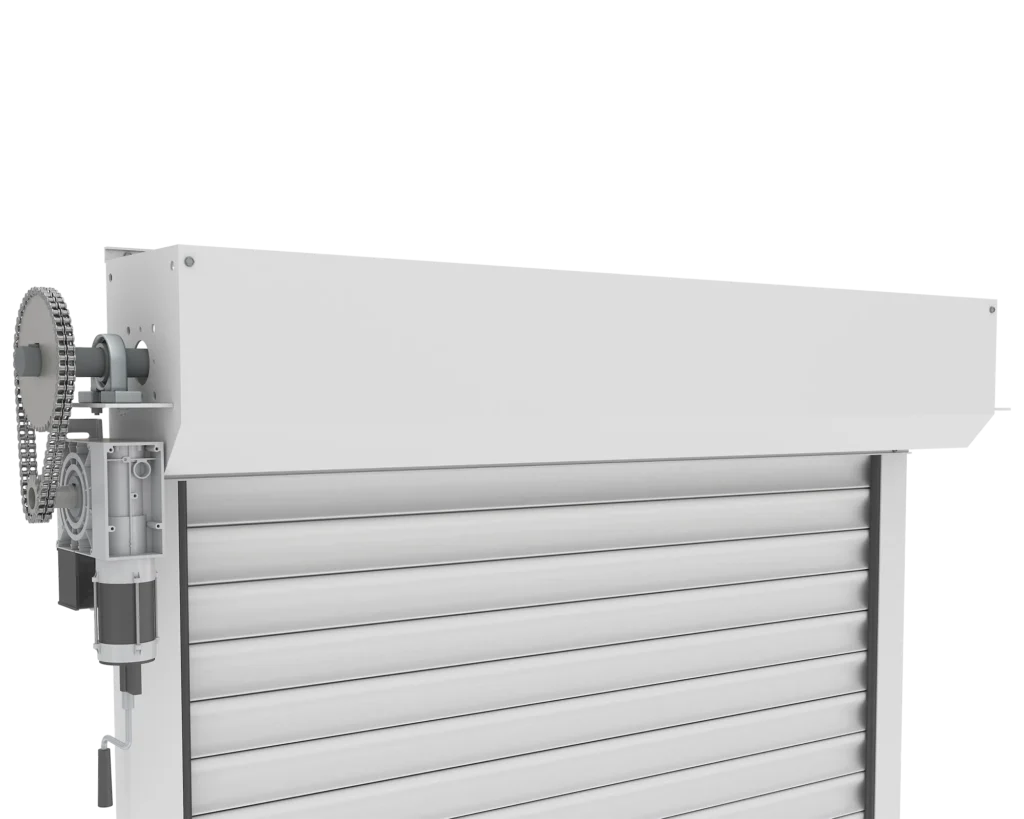

Les entraînements par chaîne pour dimensions extrêmes sont des moteurs triphasés à entraînement direct conçus pour les rideaux métalliques très larges et lourds.
Le diamètre du tube de l’axe est déterminé par des calculs basés sur la largeur et le poids du rideau afin d’assurer une déflexion correcte. Selon la directive EN 10220, la flexion maximale autorisée est 1/500.
Cela signifie que pour un rideau de 5 000 mm de largeur, la déflexion maximale du tube doit être 10 mm (1/500) ou 12,5 mm (1/400).

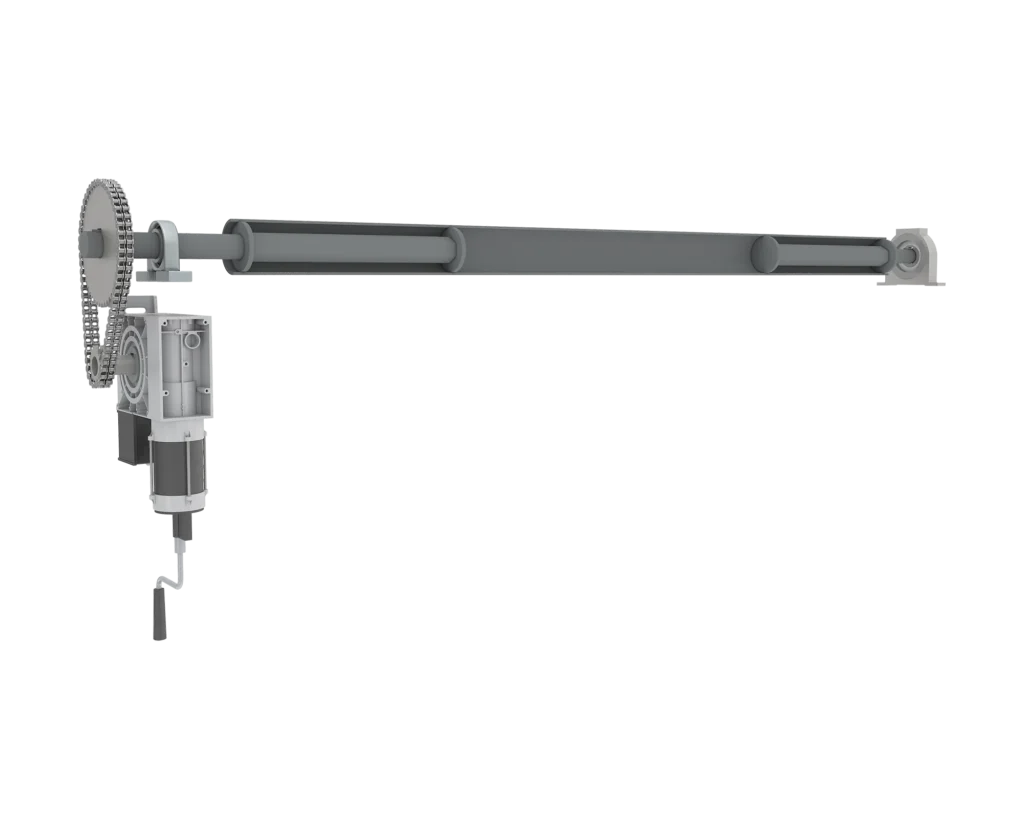

L’axe est fabriqué à l’aide de machines CNC. Les extrémités hexagonales de l’axe avec brides s’adaptent parfaitement au tube.
Comme le frein de sécurité n’est pas intégré au moteur, un frein de sécurité externe doit être utilisé pour empêcher la porte de retomber.
Caractéristiques des Entraînements par Chaîne
- Faible maintenance
- Adapté aux cycles fréquents selon la taille de la porte
- Large plage de couple
- Sécurité intégrée contre les défaillances
- Protection thermique
- Fonctionnement manuel : manivelle en cas de panne de courant
- Fonctionnement manuel : chaîne manuelle en option
- Versions personnalisées disponibles (différentes tensions, fréquences, classes de protection)
- Fabriqué en Allemagne
- Classe de protection de IP54 à IP65
